FREQROL-D800 시리즈

반의 소형화에 기여
용도에 맞는 저항기 선정으로 반 내 공간 절약
열악한 환경에서도 사용 가능
공간 절약, 배선 절약으로 고조파 억제 대책 가이드라인에 적합

콤팩트한 유닛으로 반 설계의 자유도 향상

반의 소형화에 기여

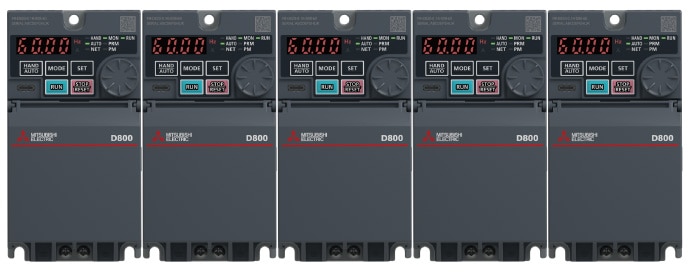

사이드 바이 사이드 설치

여러 대의 인버터를 밀착시키는 사이드 바이 사이드 설치가 가능합니다. 장치의 공간에 맞춘 최적의 반 내 배치를 실현합니다.

ND 정격: 주위 온도 40℃ 이하에서 적용 가능

SLD 정격: 주위 온도 30℃ 이하에서 적용 가능

*: 5.5K 이상의 기종은 5cm 이상의 간격이 필요합니다.

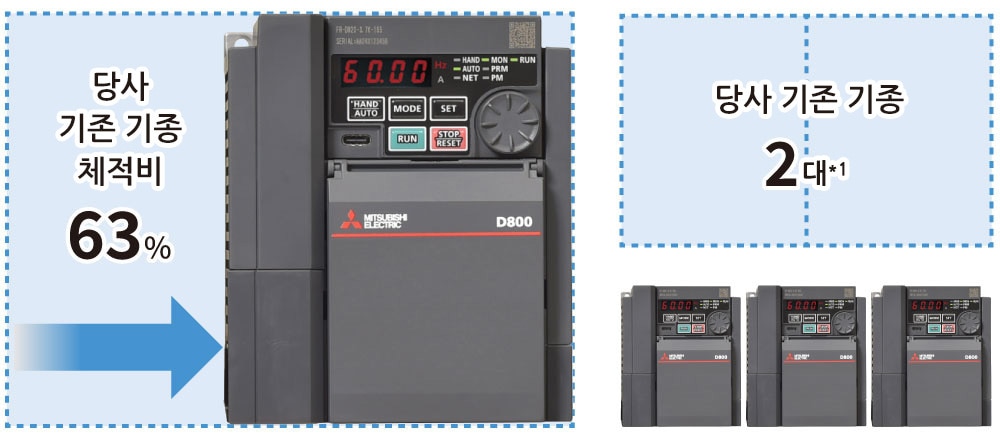

외형 사이즈를 더욱 작게

일부 용량대에서 외형 치수(가로)가 작아졌습니다. 설치 호환 어태치먼트를 준비하여 원활한 교체가 가능합니다.

전압 클래스	인버터 용량(K)
전압 클래스	0.1	0.2	0.4	0.75	1.5	2.2	3.7	5.5	7.5	11	15
3상 200V	－	－	－	－	－	－	○	－	－	－	－
3상 400V			○	○	○	－	－	－	－	○	○
단상 200V	－	－	－	－	－	○
단상 100V	－	－	－	－	－

○: W 치수 축소　-: W 치수 변경 없음　＼: 라인 없음

*: 3상 400V 1.5K는 길이가 커졌습니다.

이중 정격 사양(ND 정격, SLD 정격) [NEW]

FR-D800에서는 새롭게 SLD 정격을 추가한 이중 정격 사양품으로 구성하여(초기 상태는 ND 정격), 용도에 맞는 정격을 파라미터로 선택할 수 있습니다.
팬·펌프 등 경부하 용도의 경우, 모터보다 한 단계 작은 용량의 인버터를 SLD 정격으로 사용하면 장치의 소형화, 경량화, 저비용화가 가능합니다.

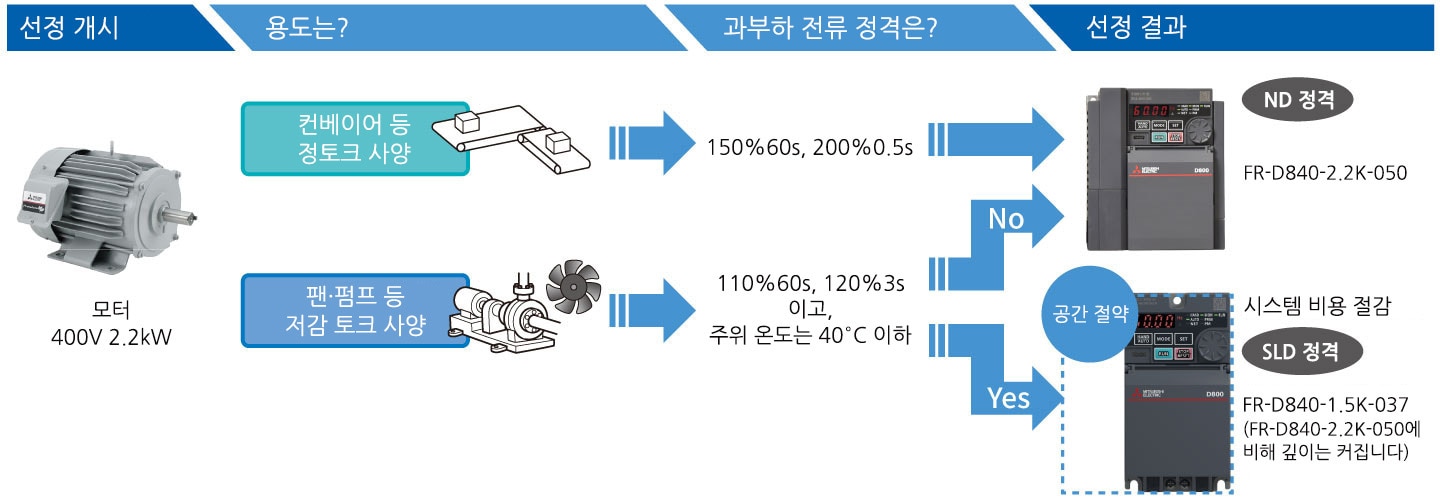

Tips 이중 정격 선정 예 (모터 2.2kW를 사용하는 경우)

Top 페이지

용도에 맞는 저항기 선정으로 반 내 공간 절약

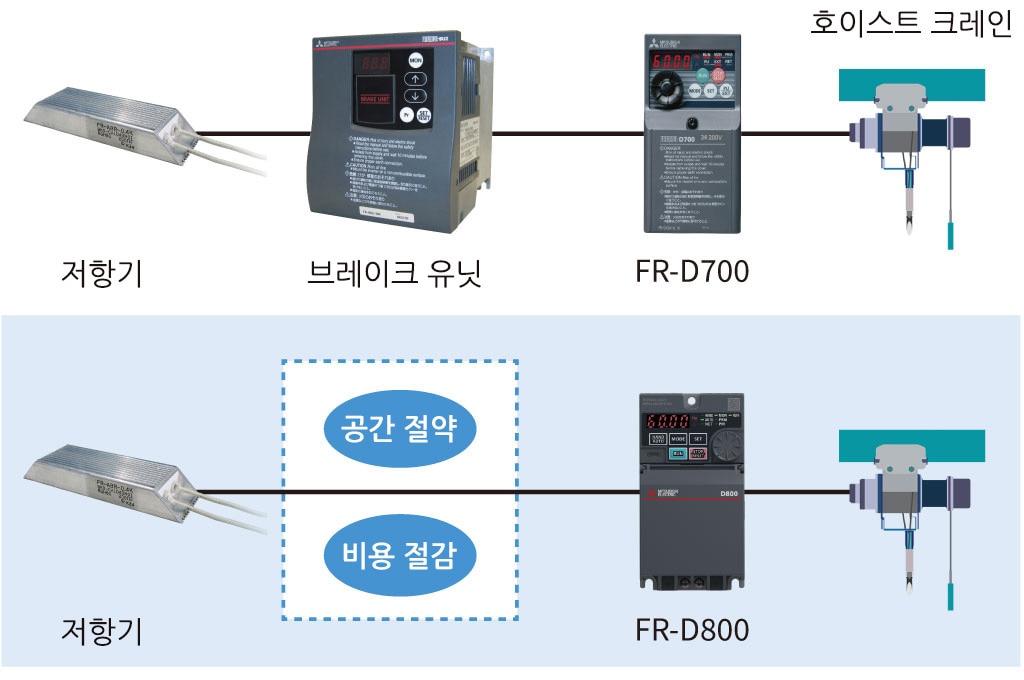

브레이크 트랜지스터 내장

더 큰 회생 능력(브레이크 사용률 최대 100%)에 대응하였습니다. 브레이크 유닛이 없어도 높은 회생 제동 동작이 가능합니다.

브레이크 트랜지스터 내장품

전압 클래스	인버터 용량(K)
전압 클래스	0.1	0.2	0.4	0.75	1.5	2.2	3.7	5.5	7.5	11	15
3상 200V	－	－	○^*2	○^*2	○	○	○	○	○	○	○
3상 400V			○	○	○	○	○	○	○	○	○
단상 200V	－	－	○^*2	○^*2	○	○
단상 100V	－	－	○^*2	○^*2
