MELSOFT Gemini
풍부한 기능으로 다양한 용도에 활용하실 수 있습니다.
기능 소개
레이아웃 구성
직관적인 조작으로 빠르게 레이아웃 구성 가능. 치수, 속도, 색상 등 상세한 파라미터 조정 가능.
e카탈로그
3,000종류 이상의 부품(컴포넌트)을 표준 장비로 갖추고 있어, 마우스 조작으로 배치 가능. CADENAS의 Web2CAD에 게재된 3D CAD 데이터도 부품으로 사용 가능. e카탈로그에서 사용할 수 있는 부품
주요 부품과 수량
| 부품 | 수량 |
|---|---|
| 로봇※ | 2,058 |
| 로봇 툴 | 106 |
| 컨베이어 | 152 |
| 가공기 | 46 |
| 장치류(로더/언로더) | 15 |
| 피더 | 30 |
| AGV/AMR | 73 |
| 시설(책상, 펜스, 랙류) | 125 |
| 레이아웃 샘플 | 73 |
주요 제조사: 미쓰비시전기, FANUC, 야스카와전기, 가와사키중공업, KUKA, ABB 등
CAD 가져오기
주요 CAD 벤더(Autodesk®, 다쏘시스템, PTC®)의 CAD 파일을 불러오는 가져오기 기능을 표준 장착.
※대응 버전 등 자세한 사양을 확인해 주십시오.
가져오기에 대응하는 파일 형식
3D Manufacturing Format 3D Studio ACIS ASCII Point Cloud file Autodesk FBX Autodesk Inventor Autodesk Naviswork Autodesk RealDWG Binary point cloud file CATIA V4 CATIA V5 CATIA V6 COLLADA Creo GL Transmission Format I-deas IFC2x IGES lgrip/Quest/VNC JT Parasolid PRC Revit Robface Rhino Solid Edge SolidWorks STEP Stereo Lithography (ASCII와 바이너리) U3D Unigraphics (Siemens PLM 소프트웨어 NX) VDA-FS VRML Wavefront2D 도면 가져오기
플로어 맵 등의 2D 도면을 불러와 그 위에 컴포넌트를 배치함으로써 정밀한 레이아웃 설계가 가능.
점군 데이터 가져오기
현재 시설의 레이아웃을 점군 데이터로 불러와 레이아웃 변경 등의 검증이 가능.
그래프 및 통계 기능
시뮬레이션 결과의 통계 정보를 각종 그래프로 표시. 분석을 통해 병목 현상이나 가동 정보의 변화를 확인. 여러 시나리오의 실적을 비교하여 더 나은 레이아웃 및 운용 라인 구성을 선택. 데이터는 PDF 또는 Excel®형식으로 출력 가능.

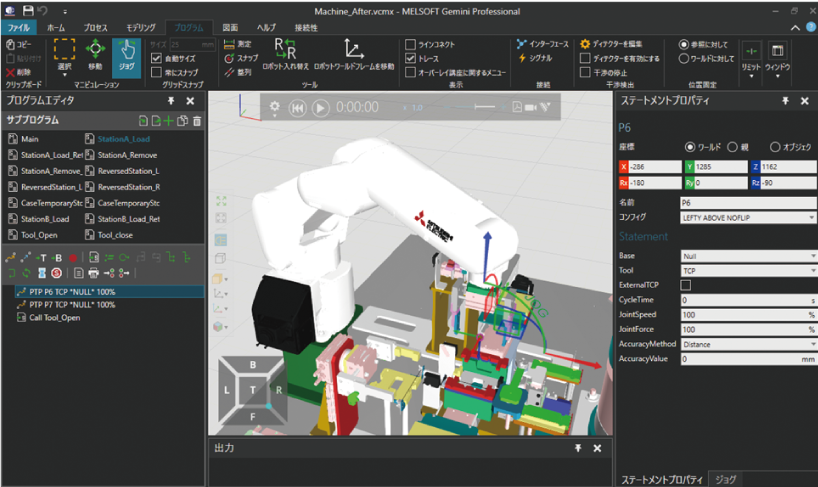

로봇 티칭
심플하고 사용하기 쉬운 로봇 티칭 툴로 로봇의 동작을 간단히 정의 가능.
MELFA-BASIC 프로그램 변환 출력 기능
3D 모델로 티칭한 미쓰비시전기 로봇의 MELFA-BASIC 프로그램을 자동 생성 가능.
다양한 형식으로 파일 생성
정지 이미지, 3D PDF, 2D 도면 등 다양한 형식으로 출력하여 기술 자료나 프레젠테이션 자료로 활용 가능. 또한, 무료 Viewer를 통해 동영상으로 재생 가능.
VC Experience(무료 Viewer)용 파일 출력
VR(가상 현실)이나 스마트폰으로 시뮬레이션을 공유하고 체험할 수 있습니다.
프로세스 모델링
직관적인 조작으로 제조 프로세스의 워크 플로를 작성. 최소한의 프로그래밍으로 부품의 흐름 설정 가능.

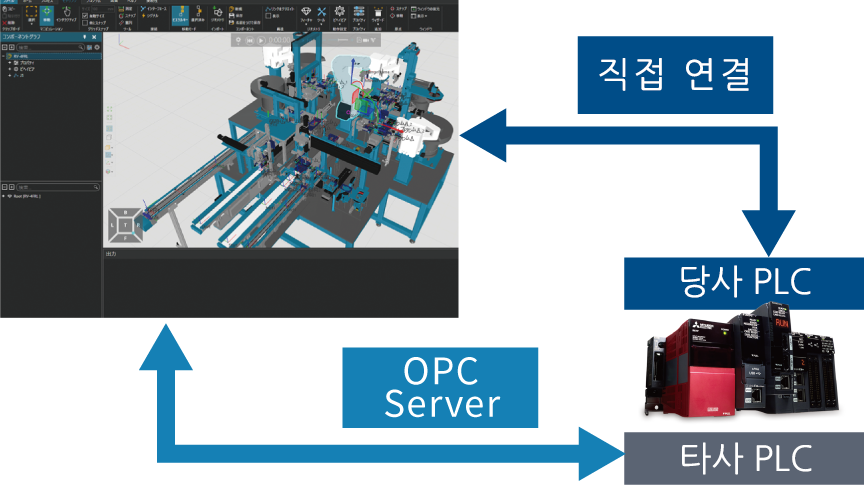

PLC에 대한 연결
3D 모델과 당사 PLC를 직접 연결 가능. 타사 PLC와는 OPC 서버를 경유하여 연결 가능.

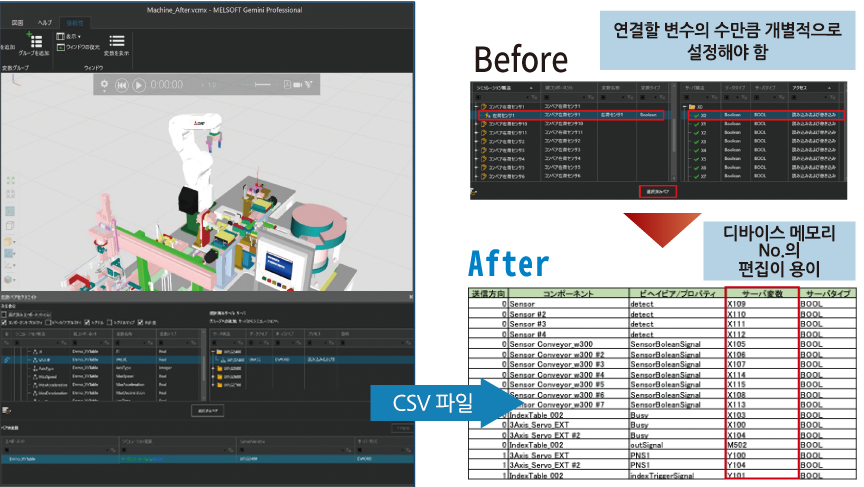

변수 페어 가져오기/내보내기 기능
3D 모델의 변수와 연결 대상 미쓰비시 제품 디바이스 메모리의 매핑(변수 페어)을 CSV 파일로 내보낸 후, Excel® 등에서 편집한 파일을 일괄적으로 불러올 수 있음.
컴포넌트 모델링
가져오기한 3D CAD를 기구화 및 동작을 설정함으로써 시뮬레이터상에서 움직일 수 있음.

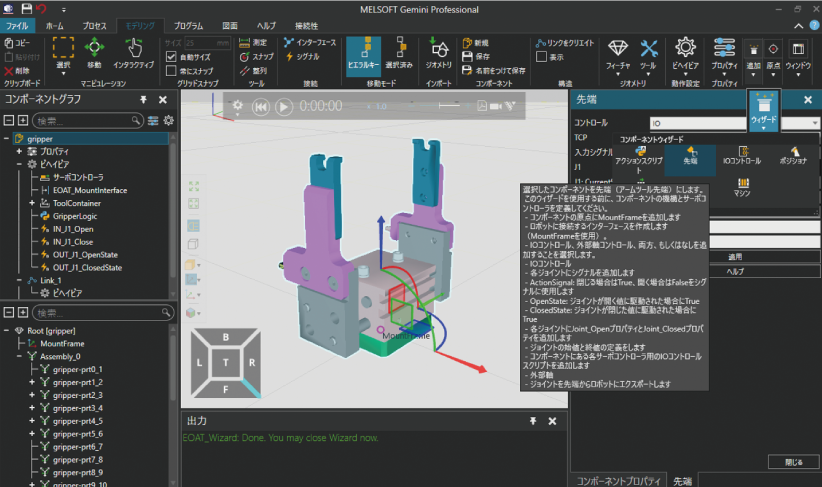

컴포넌트 작성 Wizard
로봇 핸드나 컨베이어 등을 Wizard를 통해 간단히 동작 설정 가능.

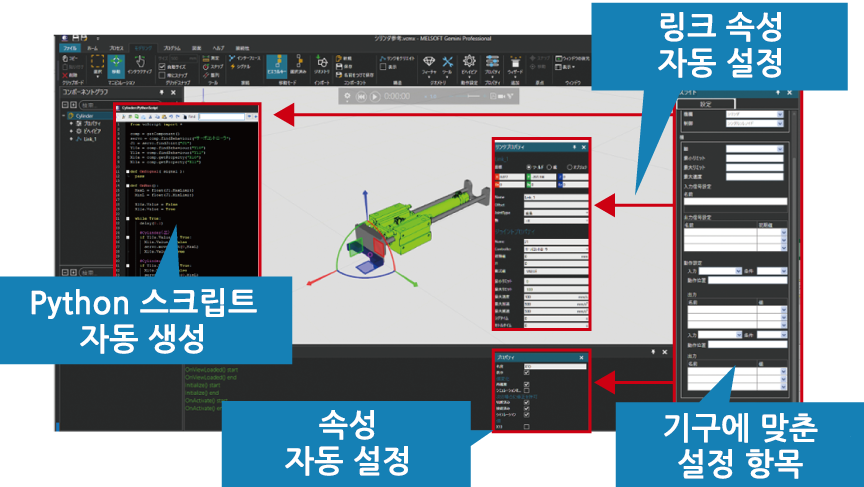

간단한 기구 설정
기구 설정에 필요한 속성, 링크 설정, Python 스크립트 작성이 Wizard를 통해 간단하게 설정 가능.

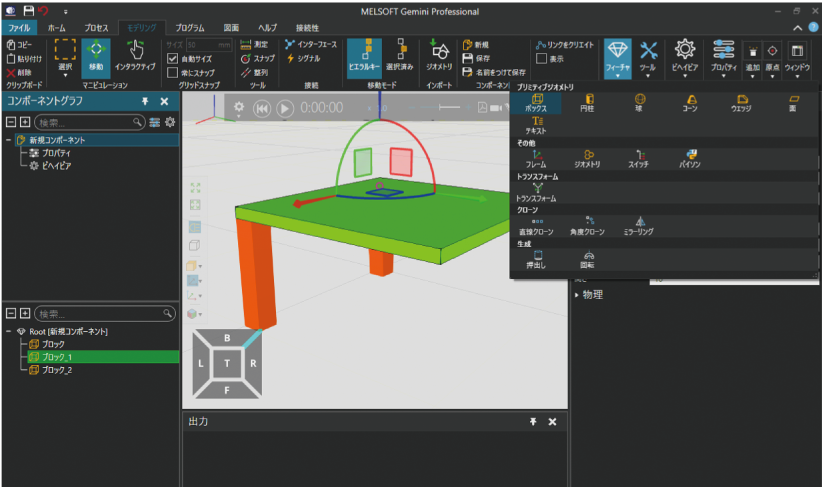

간이 CAD
간이 CAD 툴을 통해 간단한 3D 모델을 작성하거나, 가져온 CAD 데이터를 수정 가능.

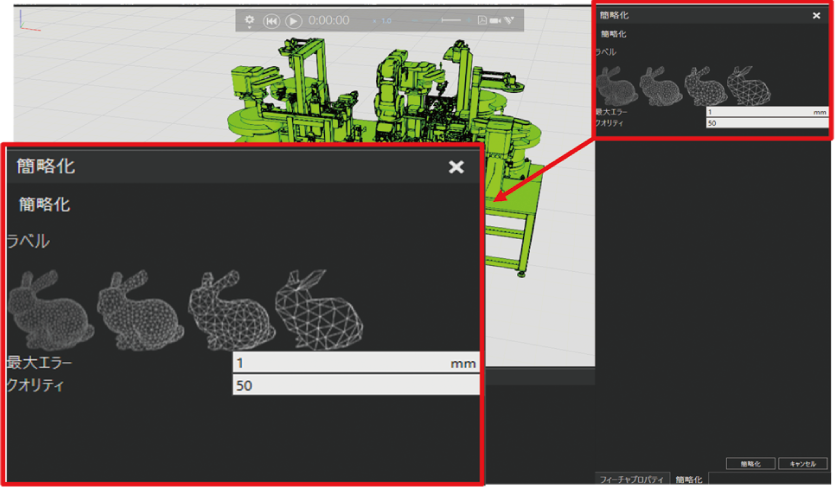

파일 크기 축소 기능
모델을 간소화함으로써 파일 크기를 줄이고, 경쾌한 시뮬레이션 동작이 가능.

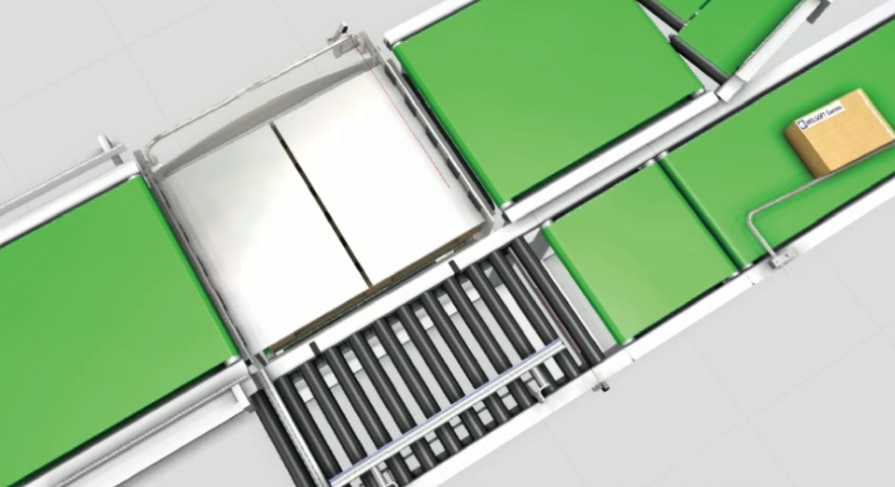

간이 물리 시뮬레이션 기능
접촉, 마찰, 반발 등의 간단한 물리 설정을 통해 워크의 움직임을 보다 현실적으로 재현.

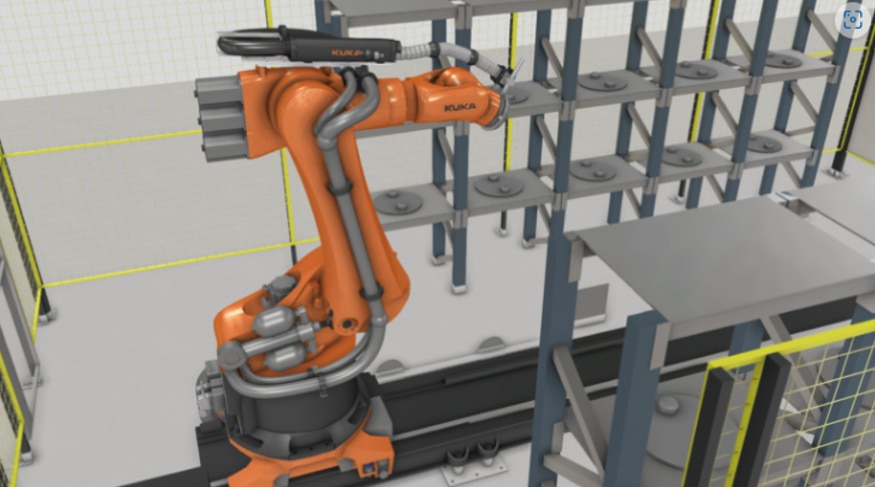

외부 연계 강화
MELSOFT Gemini 내에서 티칭한 로봇 프로그램 출력 가능. 3D 모델과 로봇 컨트롤러※1의 실제 기기/시뮬레이터를 연결하여 디버그 및 검증 가능.
※1: KUKA, ABB, FANUC, YASKAWA, Kawasaki, UR, Doosan, OMRON
