MELSOFT Mirror란...

생산 현장의 제어 시스템을 일괄적으로 시뮬레이션할 수 있는 소프트웨어입니다. 엔지니어링 툴(GX Works3)이나 SCADA(GENESIS™), 고객사의 자체 소프트웨어와 접속함으로써, 설비 및 장치의 거동을 실제 장비 없이 사무실에서 사전 검증할 수 있습니다. 개발 공정의 프런트 로딩을 가능하게 하여, 개발 속도를 가속화합니다.

Top 페이지

활용법

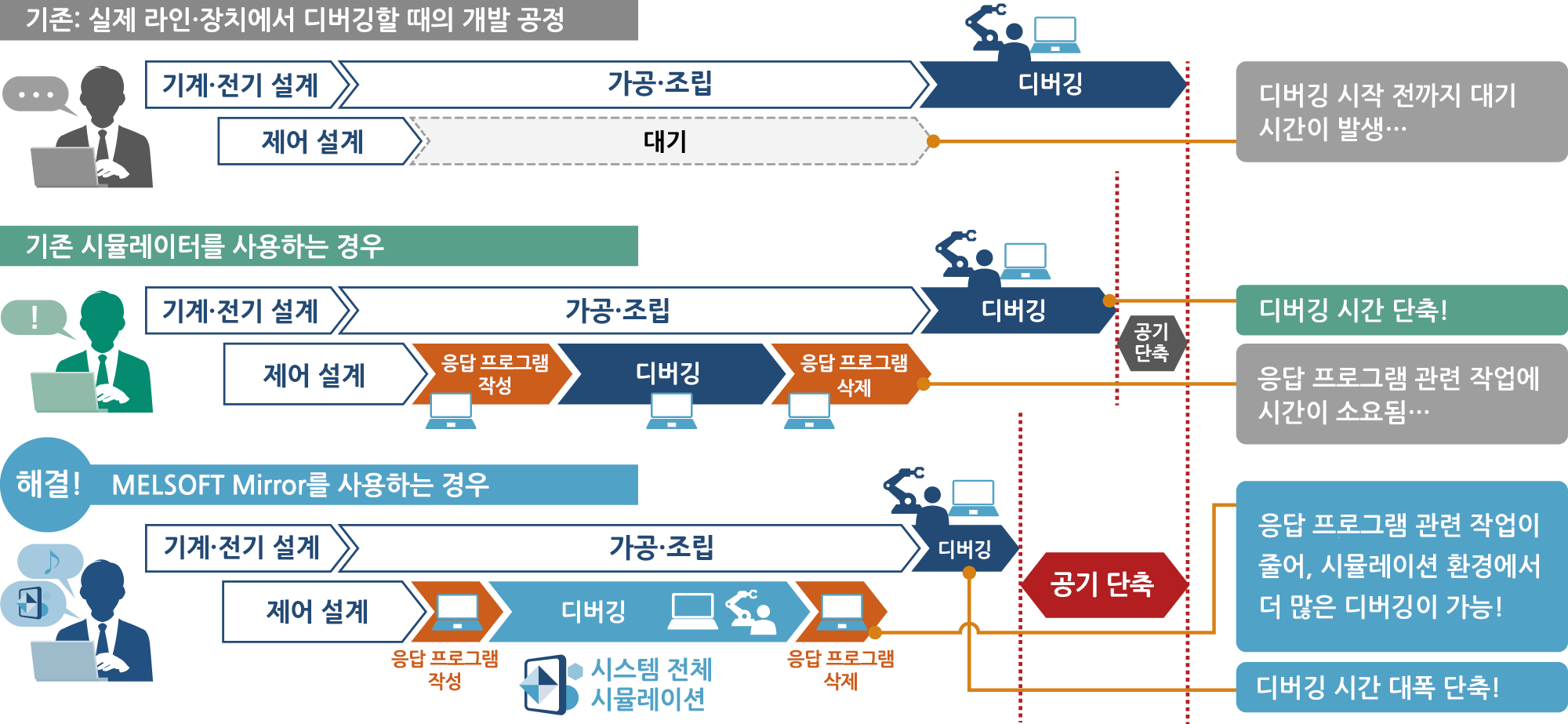

과제1

사전 검증을 실행하는 상황에서

장치가 없는 상태에서 디버깅할 수 있도록 프로그램을 수정하려니 너무 많은 공수가 든다...
프로그램 수정으로 인해 스캔 타임에 영향을 미치거나 미처 삭제하지 못해 발생하는 리스크가 있다...

별도의 공수 없이도 정밀도 높은 시뮬레이션이 가능

MELSOFT Mirror에서는 검증 대상의 프로그램을 변경하지 않고 디버깅 환경을 구축할 수 있습니다.

과제2

사전 검증의 준비 단계에서

여러 대의 PLC가 포함된 시스템을 디버깅하고 싶은데...
실제 기기를 갖춘 상태에서 디버깅 환경을 준비하려니 너무 많은 공수가 든다...

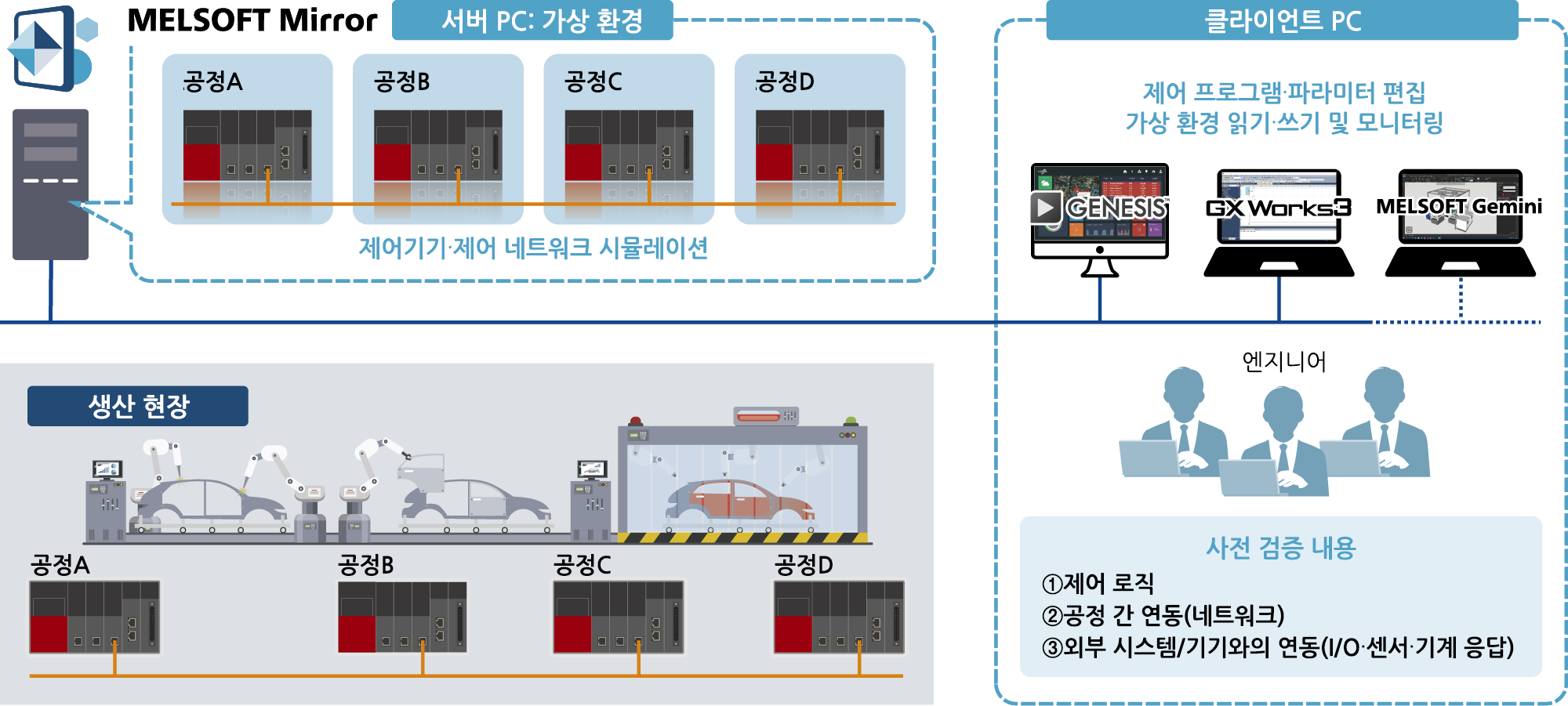

실제 기기 없이 시스템 전체의 시뮬레이션이 가능

네트워크를 포함한 시스템 구성을 가상 공간에서 구축할 수 있습니다.
실제 기기 없이, 물리적인 접속 작업 없이, 장비 셋업 전 단계에서
시스템 전체의 제어 프로그램을 간편하게 사전 검증할 수 있습니다.

과제3

동작 확인 상황에서

장치의 기계적인 동작 확인과 PLC 프로그램의 디버깅을 별도로 실시하다 보니,
현장에서 불량이 발생하기 쉽고 재작업이 많다...
장치가 복잡하고 고속으로 구동될수록 트러블이 발생하기 쉬워
기존의 시뮬레이터로는 충분히 검증할 수 없다...

외부 툴과의 시간 동기화를 통해 프로그램 및 장치의 정확한 디버깅 가능

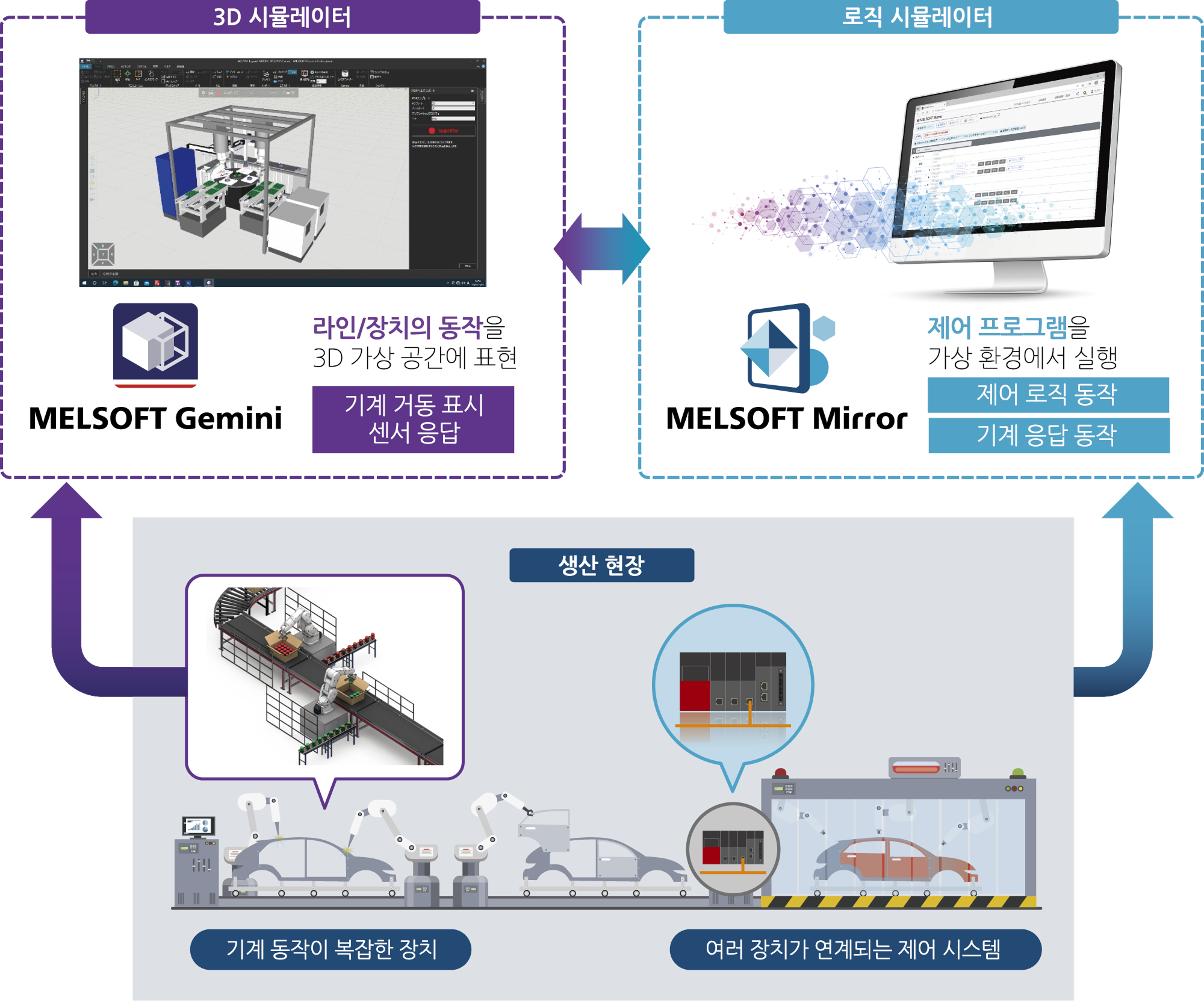

3D 시뮬레이터 MELSOFT Gemini와 시간을 동기화하여
I/O 및 심플 모션을 통해 3D 공간 내의 장치를 조작할 수 있습니다.
장치 부품의 위치 관계나 동작 파라미터를 고려한 피드백을 PLC 프로그램에 반환함으로써,
보다 실제 기기에 가까운 환경에서 디버깅이 가능해집니다.

과제4

공동 작업 상황에서

여러 명이 작업하던 중 오류가 발생했을 때 재현 방법을 전달하는 작업이나, 대규모 시스템을 부분적으로
작성하고 디버깅하는 작업에 너무 많은 공수가 든다...
시뮬레이션이 로컬 단위에서 수행되어 데이터 및 정보 전달을 통한 공동 작업이 어렵다...
동시에 시뮬레이션할 수 있는 범위가 제한적이어서 다른 국과의 통신을 통한 로직 검증을 충분히
수행할 수 없다...

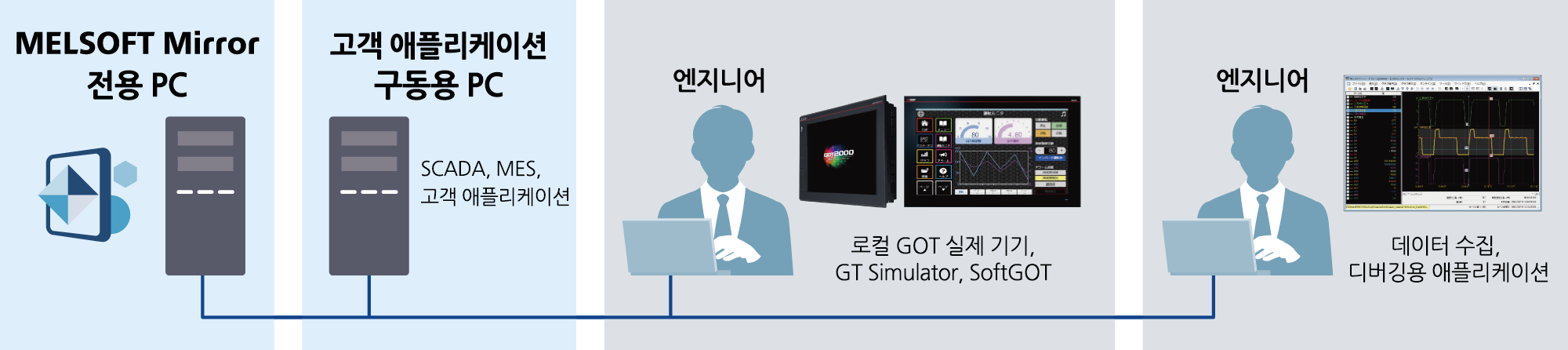

여러 명이 동일한 디버깅 환경에 접속 가능

MELSOFT Mirror 단 하나로 근무 장소에 관계없이
여러 명이 동시에 접속하여 공동으로 디버깅을 수행할 수 있습니다.
정보 공유와 공동 작업이 원활해짐으로써 디버깅 작업이 효율화되고,
리드타임 단축과 전체적인 품질 향상으로 이어집니다.
