업종별 솔루션

자동차

※ 표시 페이지는 글로벌 페이지(영문)으로 연결됩니다.

용접

과제 해결

과제	해결
용접 조건을 상시 감시하여 용접 품질의 유지 및 관리를 실현하고 싶다.	Xbar-R 관리도로 품질의 편차 및 알람을 실시간으로 감시
용접 로봇의 가동 상태를 감시하여 가동률을 향상시키고 싶다.	e-F@ctory 지원 모듈로 로봇의 가동 상황 및 트러블 요인을 명확화
컨베이어의 에너지를 절약하고 제어반 없이 비용을 절감하고 싶다.	고성능 에너지 절약 모터인 S-PM 기어드 모터로 벨트 컨베이어 제어
PLC로 데이터를 수집 및 분석하여 예방 보전을 하고 싶다.	파손되기 쉬운 감속기 부분의 진동 데이터를 수집하여 PLC로 진동 분석

과제

용접 조건을 상시 감시하여 용접 품질의 유지 및 관리를 실현하고 싶다.

해결

용접 시의 실행 전류값을 수집, 분석하여 그 상태를 가시화합니다. Xbar-R 관리도로 품질의 편차 및 알람을 실시간으로 감시하여 용접 품질의 유지 및 관리를 실현합니다.

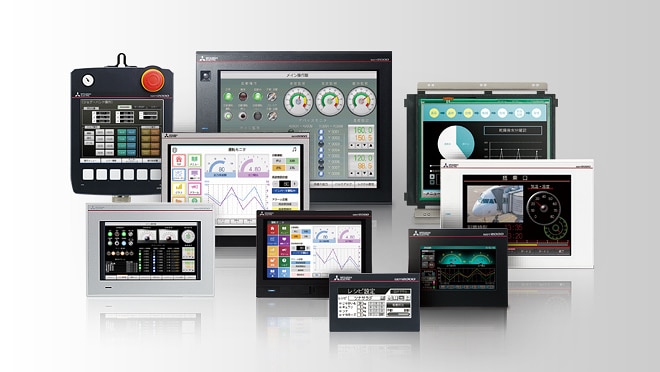

용접 시의 실행 전류값을 수집, 분석하여 그 상태를 GOT로 가시화합니다.
e-F@ctory 지원 모듈의 관리도(X bar R) 기능을 통해 품질 편차를 실시간으로 감시하여 생산 공정을 관리하고 용접 품질을 유지할 수 있습니다.

Point

과제

용접 로봇의 가동 상태를 감시하여 가동률을 향상시키고 싶다.

해결

FANUC의 로봇 제어 장치와 PLC를 접속하여 축 전류값과 가동 상황 등의 데이터를 수집합니다. 수집한 데이터를 바탕으로 분석하고 그 상태를 가시화하여 가동률 향상을 실현합니다.

로봇 제어 장치를 Ethernet 유닛으로 접속하여 가동 상태 감시에 필요한 데이터(축 전류값과 에러, 가동 상황 등)를 로봇 제어 장치에서 수집하여 e-F@ctory 지원 모듈에 활용합니다.
수집한 데이터를 바탕으로 e-F@ctory 지원 모듈로 분석하고 그 상태를 가시화하여 가동률 향상을 실현합니다.

Point

각사의 로봇 컨트롤러와 MELSEC iQ-R 시리즈를 Ethernet으로 접속하여 최대 8대까지 로봇의 각 축 전류값과 가동 상황 등을 수집하고, e-F@ctory 지원 모듈을 통해 GOT로 감시할 수 있다.
단순 임계값 감시로는 어려웠던 이상 검지 및 24시간 가동 상황 감시, 트러블 발생 상황 감시를 통한 트러블 요인 특정 등을 쉽게 할 수 있다.

과제

컨베이어의 에너지를 절약하고 제어반 없이 비용을 절감하고 싶다.

해결

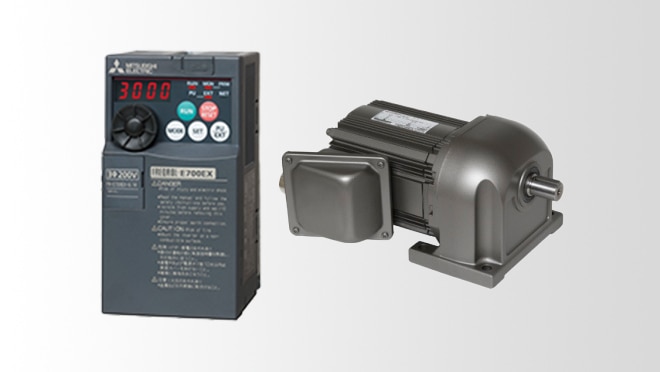

고성능 에너지 절약 모터인 S-PM 기어드 모터로 벨트 컨베이어를 제어하여 에너지를 절약할 수 있습니다. 또한, IP67 대응 인버터로 다양한 환경에 대응할 수 있기 때문에 제어반 없이 설치가 가능하여 비용 절약으로 이어집니다.

S-PM 모터는 회전자에 강력한 영구 자석을 내장한 동기 모터
유도 모터와 같은 슬립(부하 증가 시 회전 속도 저하)이 없어 고정밀도의 속도 제어에 적합함
IP67 대응으로 내환경성이 향상되어 -20℃~60℃의 주위 온도 및 부식성 환경 등 다양한 장치 및 환경에서 사용 가능

Point
